升降式止回阀和旋启式止回阀的使用区别(图文)

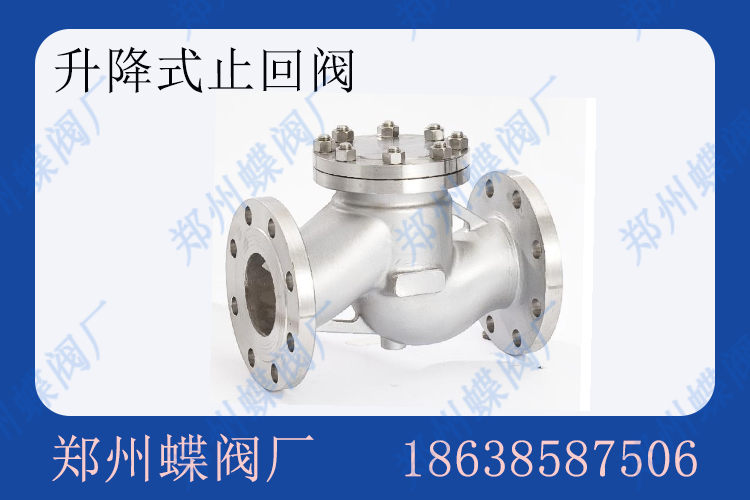

1. 结构形式：升降式止回阀阀瓣沿着阀体垂直中心线滑动，其阀体形状与截止阀相似，阀瓣上部和阀盖下部加工有导向套筒，阀瓣导向筒可在阀盖导向筒内自由升降；旋启式止回阀阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，阀内通道成流线形。

2. 适用范围：升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球，适用于安装空间较大、工作压力较低的场合，其阀瓣与阀座的密封性相对较差，适用于对密封性要求不高的场合，阀瓣的升降运动相对缓慢，适用于启闭频率较低的场合；旋启式止回阀既可以安装在水平管道上，也可以安装在垂直管道上（流体流向要求从下至上），适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式，不过流量受到的限制较少，适用于工作压力较高、启闭频繁、对密封性能要求较高且介质中杂质较少的场合。

3. 性能表现：升降式止回阀通过狭窄通道，流体压力降较大，密封性能较好；旋启式止回阀在完全打开时流体压力几乎不受阻碍，压力降相对较小，流量受限制少，但低压时密封性能不如升降式。
